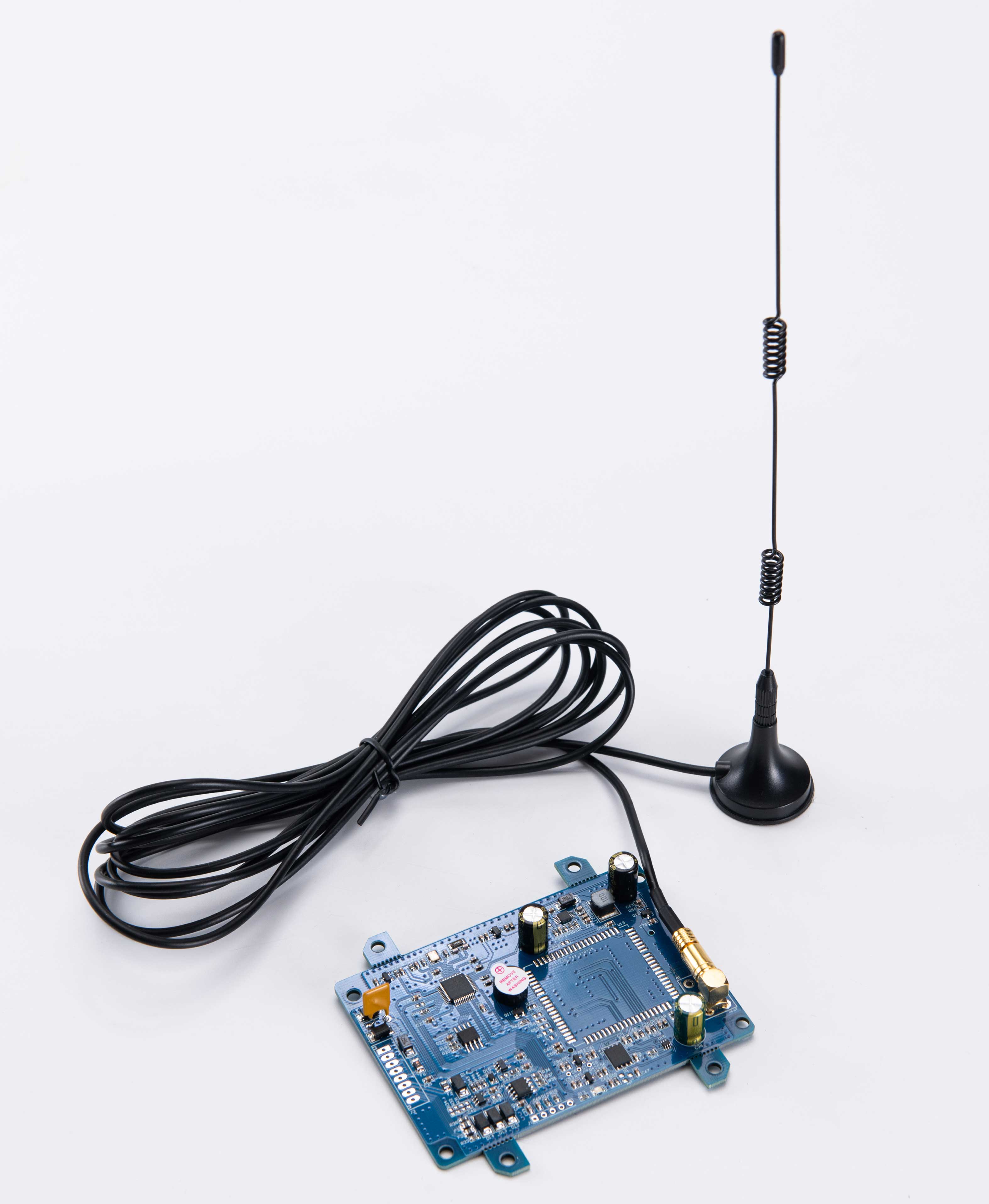

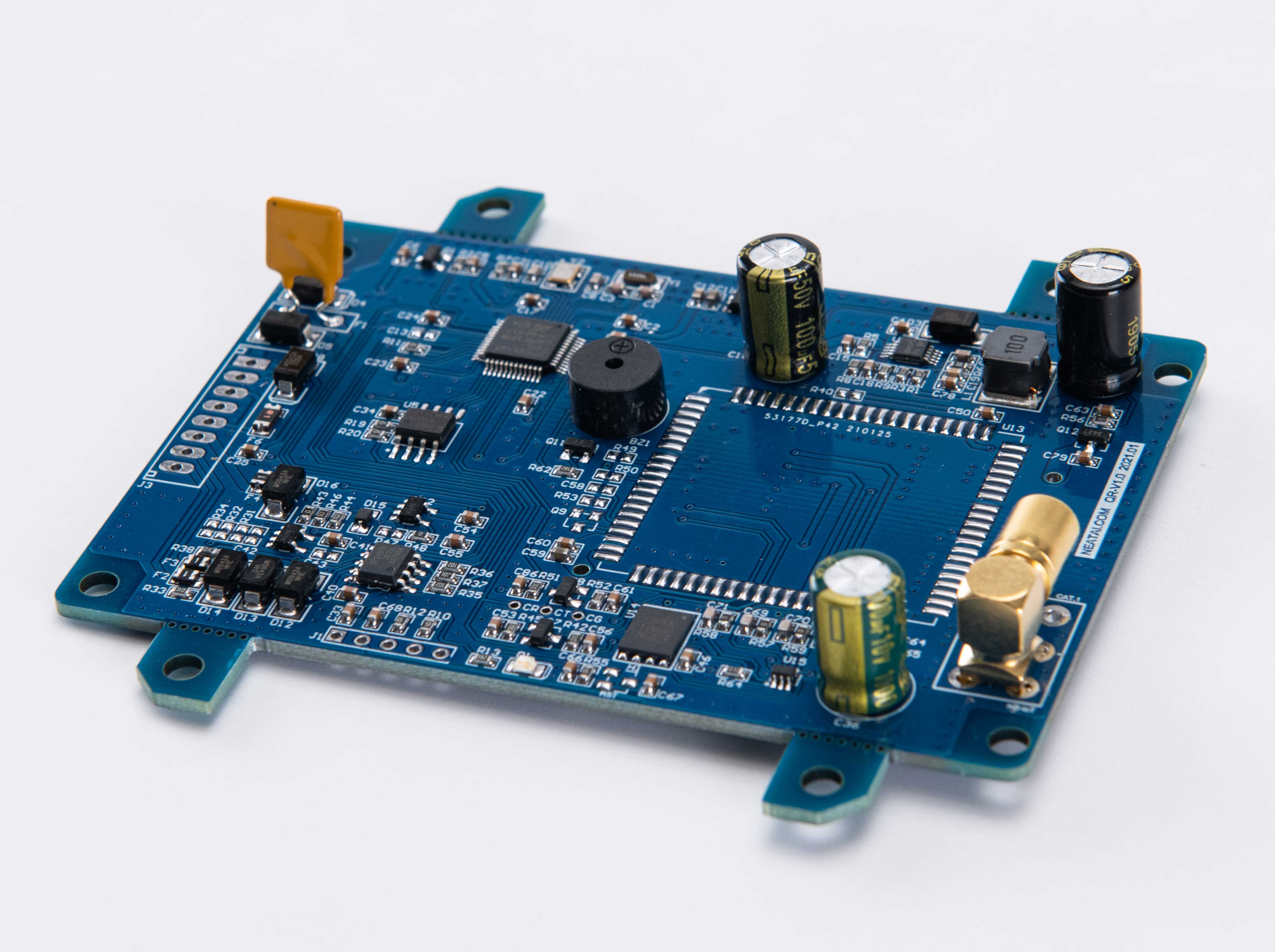

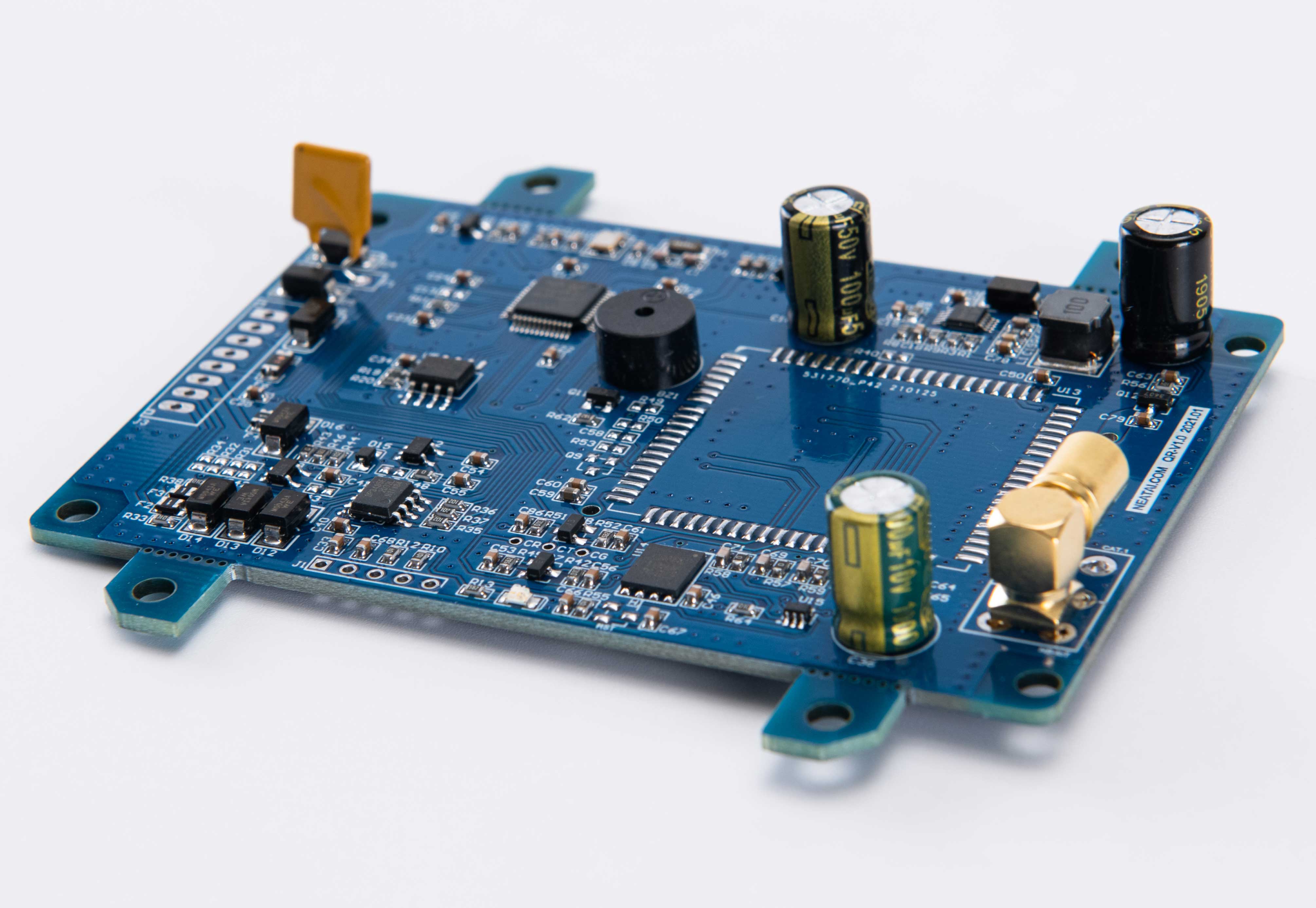

NT600-DQ内嵌式直流采传终端

1. 产品概述

NTX00-DQ基于ARM Cortex-M4内核的工业级MCU，是一款高性能低功耗无线采传终端，具备RS485仪表数据采集、4-20mA/0-5V模拟量采集和4G/2G/NBIoT远程通信等功能，适用于市电供电、太阳能供电的场合，可嵌入流量计壳体或控制箱内，在供排水、石油、热力、燃气管网等领域均有广泛应用。

2. 功能特点

50. 即插即用：模块固定/接线后，几乎零设置即可投入使用。
50. 低功耗：低功耗模式下待机电流≤20uA，采集电流5-20mA。
50. 多模式：支持低功耗和实时在线两种模式。
50. 环境防护：表面喷涂三防漆，可抵抗水汽、灰尘、盐雾，保证稳定运行。
50. 报警功能：可对日累计、瞬时流量、压力等参数设置上下限，超出设置区间时，可通过手机短信、微信公众号推送、电脑平台等途径告警。
50. RS485采集功能：终端具有RS485通讯接口，支持标准的MODBUS-RTU和CJ-188协议的仪表数据采集。同时，采集协议可通过平台远程更改、配置，真正做到一机多用。
50. 信号采集：支持两线制4-20Ma（默认）/0-20mA或0-5V/0.5-4.5V/1-5V模拟量采集或开关信号量采集，可用于采集压力变送器等设备。
50. 本地数据存储：内置64Kbits FRAM铁电存储器，擦写寿命百万亿次，可满足任意高频次采集需求。
50. 参数远程配置

可通过电脑平台或手机微信公众号，远程设置参数，包括：

• 设置采集周期、上传周期等相关参数。
• 设置基表类型，如水表由A品牌更换为B品牌。
• 增删数据，如增加/取消累计流量采集。
• 功能开闭，如打开/关闭485采集、打开/关闭4-20mA采集等。

50. 液晶数据查看：终端具有液晶显示屏和磁控按键，可在作业现场查看设备运行情况，方便调试。可选配遥控器，现场设置系统参数。

3. 技术规格
